# O.U.R.S

Publié le : 11 juin 2021

Introduction

Pour sa dernière création intitulée “Banquise à la dérive”, la Compagnie Off à souhaitée faire surgir une nouvelle créature de son bestiaire : un ours polaire de plus de trois mètres, comprenant plus de 500 facettes. La créature est vouée à accompagner la compagnie dans “une transhumance baroque autour du globe, de pays en villes hôtes”.

Issu d’une scultpure en terre cuite, dégoté au détour d’un vide-grenier par Philippe Freslon, constructeur et metteur-en-scène de la Cie Off, l’enjeux de cette sculpture a consisté à modéliser numériquement la scultpure en terre cuite en adaptant sa forme à un maillage grossier afin de la réaliser trois cents fois plus grande à partir de ronds d’aciers.

Ainsi trois grandes etapes on jalonné ce projet: Dabord la recuperation d’un maillage initial au plus proche de la sculpture en terre cuite par photogrametrie. Ensuite, la preparation du model, l’etude de sa dégradation en maillage. Enfin la mise en plan, qui consistera à fournir un plan manipulable aux constructeurs afin de reproduire la creature à l’echelle 3:1.

1// Photogrametrie

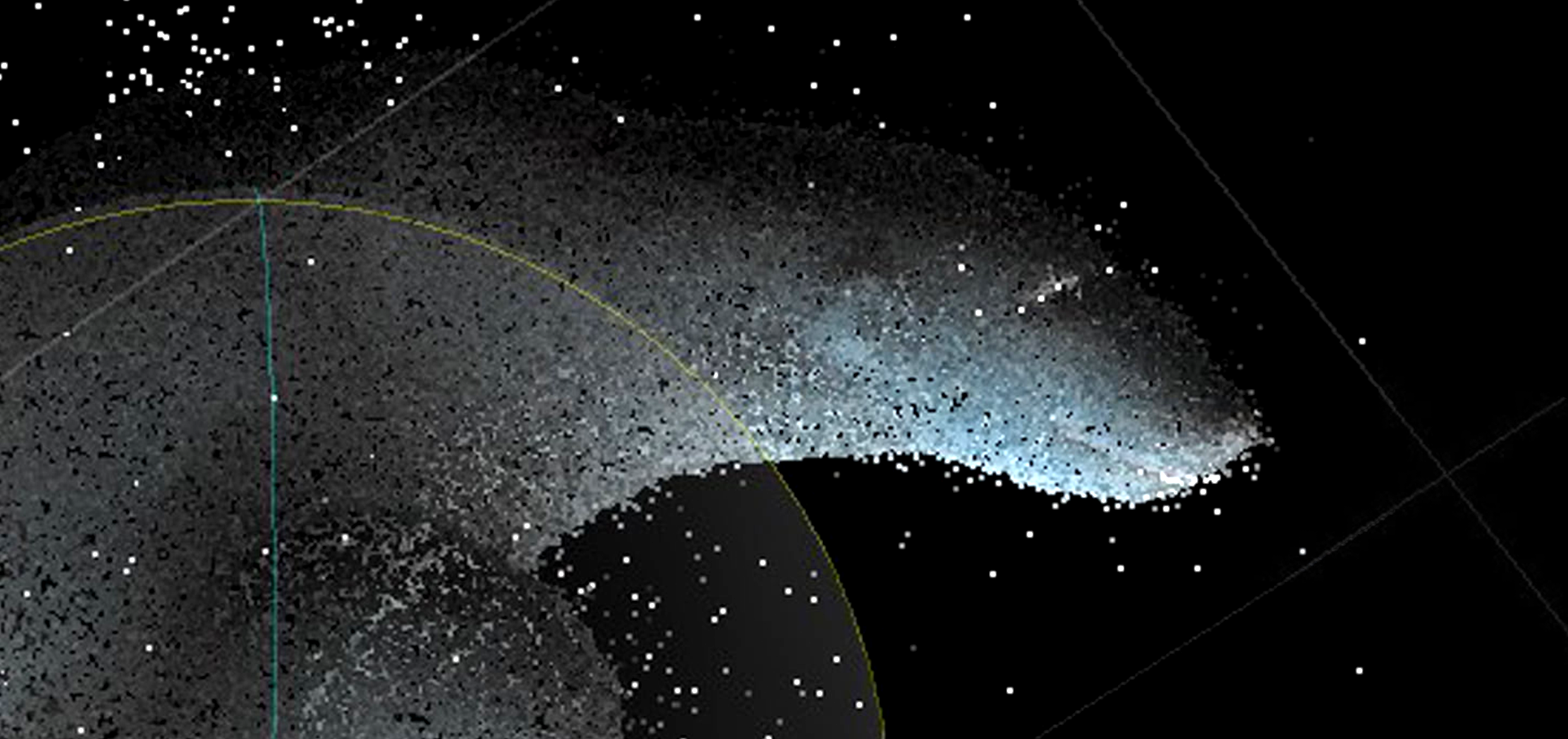

Apres avoir pris un enssemble de photos sufisante du modele en terre cuite, et utilisé ces photo dans un logiciel de photogrametrie, un nuage de point pu en etre extrait. Ce nuage de point permetant par la suite d’obtenir un maillage 3D relativement proche de la scultpure initiale mais contenant malgré tout un certain nombre d’artefacts.

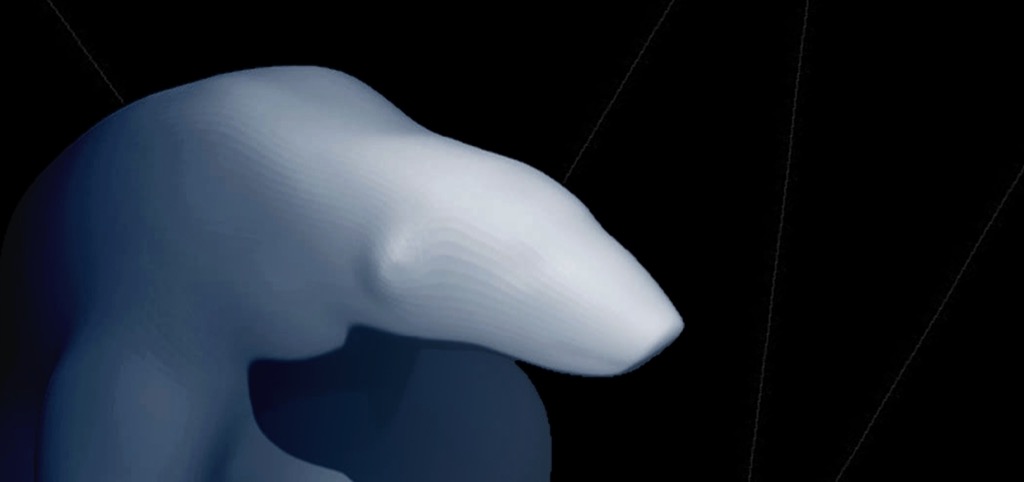

L’enssemble du maillage a donc etait paufiné à la main à l’aide d’un logiciel de sculpture 3D puis - la structure elementaire du maillage n’etant pas homogène à l’issue de la photogrametrie - une retopologie du maillage fut réalisé afin d’obtenir un model harmonieux. Une fois cette étape achevé, il convenait de passer à la degradation du maillage selon l’esthetique souhaitée par la compagnie et la faisabilité technique.

2// Dégradation du model : facétisation

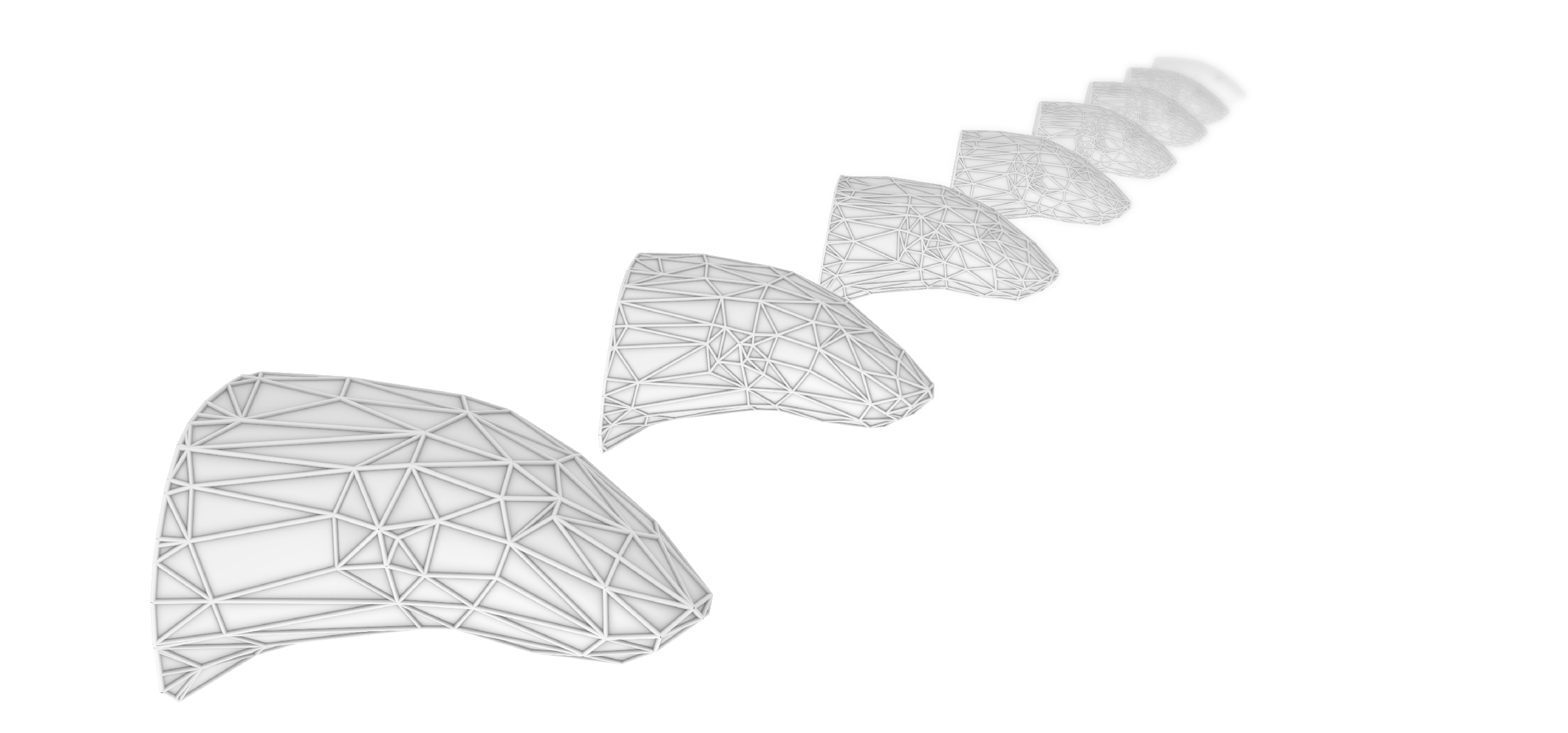

Le modèle 3D etant pres, il sufisait maintenant d’étudier différentes facetisation de l’ours selon un certain nombre de faces. L’enjeux etant ici de trouver le nombre sufidant de faces pout que l’ours garde le plus d’expressions possible mais tout en se limitant aux maximum afin de ne pas surcharger la realisation technique à echelle 3:1.

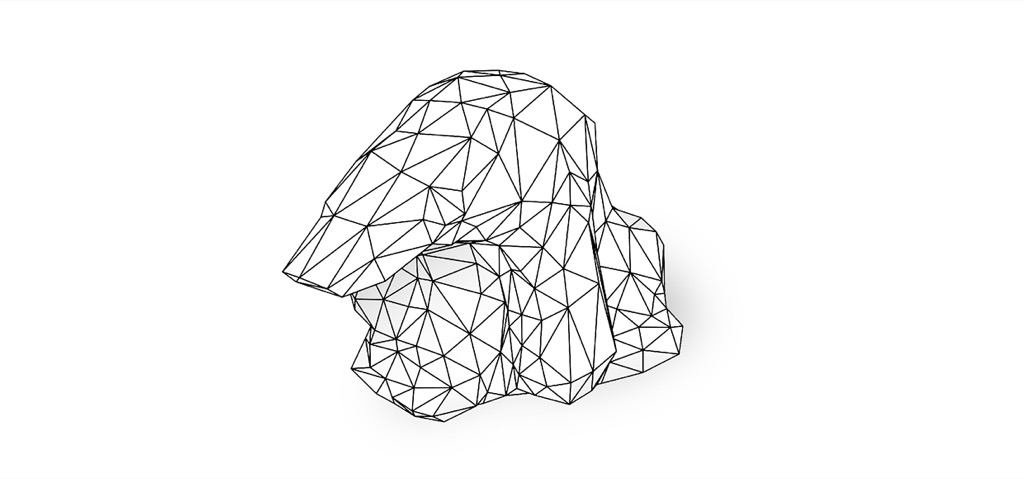

Les contraintes ont conduit a choisir une facetisation global de 500 faces triangle pour le model ce qui, compte tenu de la hauteur du model et du nombre d’arettes total, représente déja beacoup de travail de réalisation.

3// Mise en plan

Partie décisive, il fallait maintenant mettre en plan ce modele afin de permetre sa réalisation grandeur nature. Puisque l’enssemble sera assemblé de rond pleinds disposé à l’arrette de chaque polygon, le directeur de la compagnie decida de construite l’enssemble comme un puzzle, supposant que les faces s’assemblerons necessairement entre elles (chose qui se revela faut compte tenu de l’orientation de chaque polygon qui peut etre multiple. Une meilleur conception aurait probablement été de constituer au moins trois oints de references au sol et un tableau d’ecartement entre chaque sommet de polygon et ces point de references).

Techniquement et au vus du nobre importan de facettes, il fur choisi de proceder comme suit : 1 - Décomposition du model en plusieurs parties de bas en haut (50~100 faces chacune) identifiées de A à G 2 - Mise à plat des polygons de chaque partie identifié par une valeur entre 1 et 100 en plus de la lettre de référence. 3 - Représentation des cotes sur chaque polygon mis à plat.

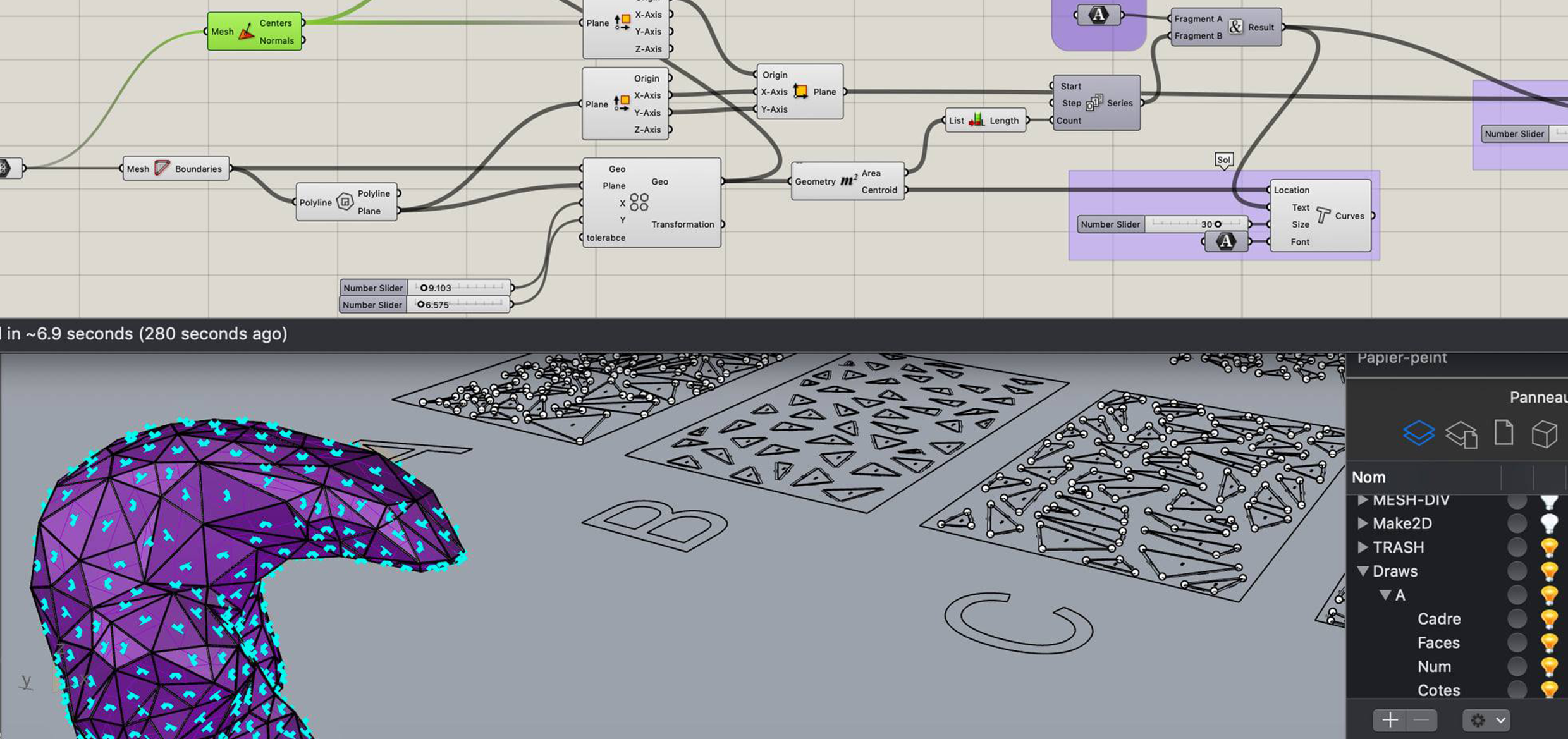

Afin de réaliser le plus efficacemenbt possible une telle mise en plan, il fut choisis d’utiliser l’outil rhino-grasshopper afin de mettre en scripte les opérations précédements cité et éviter un dessin repetitif et labnorieux (rien que la mise en cote des 500 faces et donc 1500 cotés est extenuante rien qu’a le considerer).

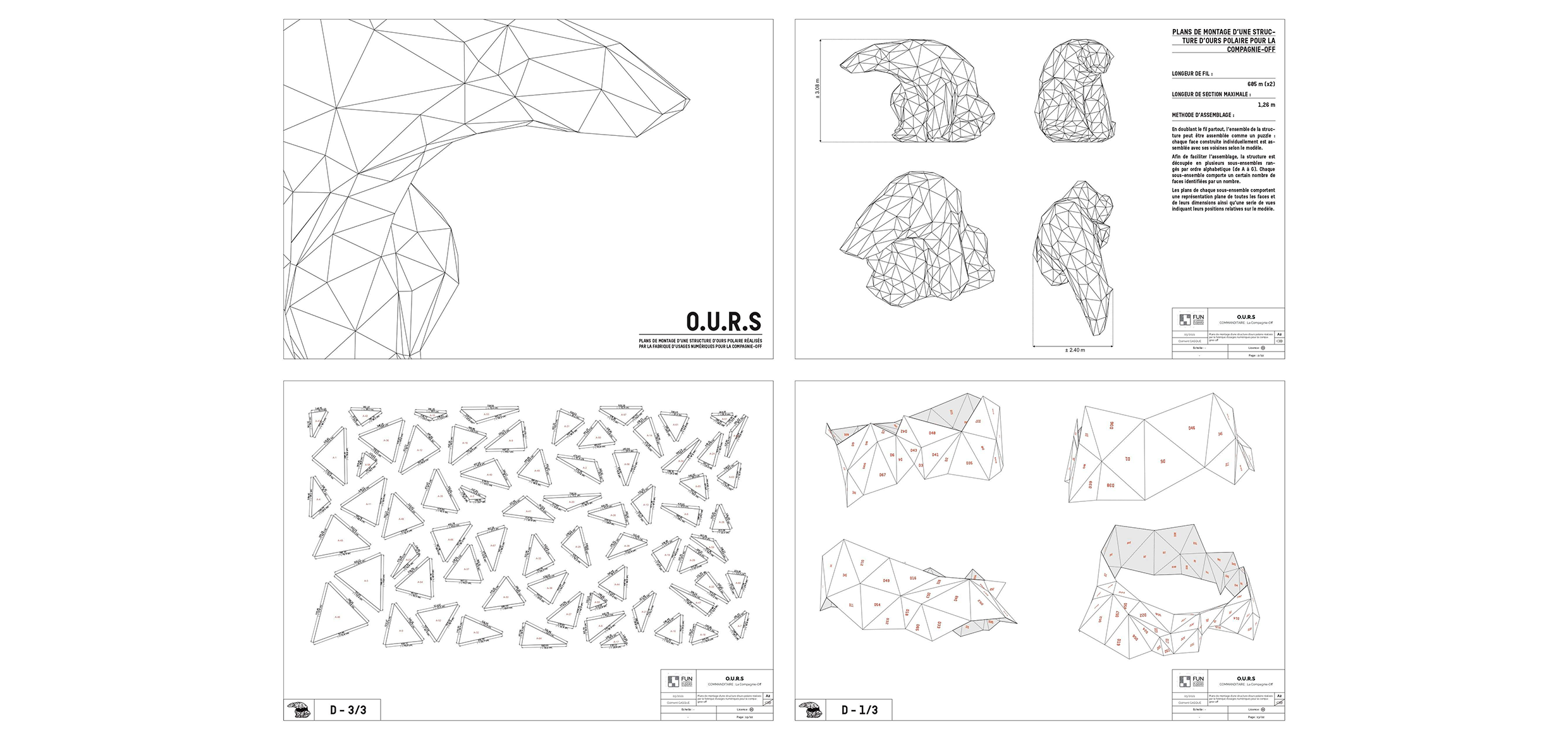

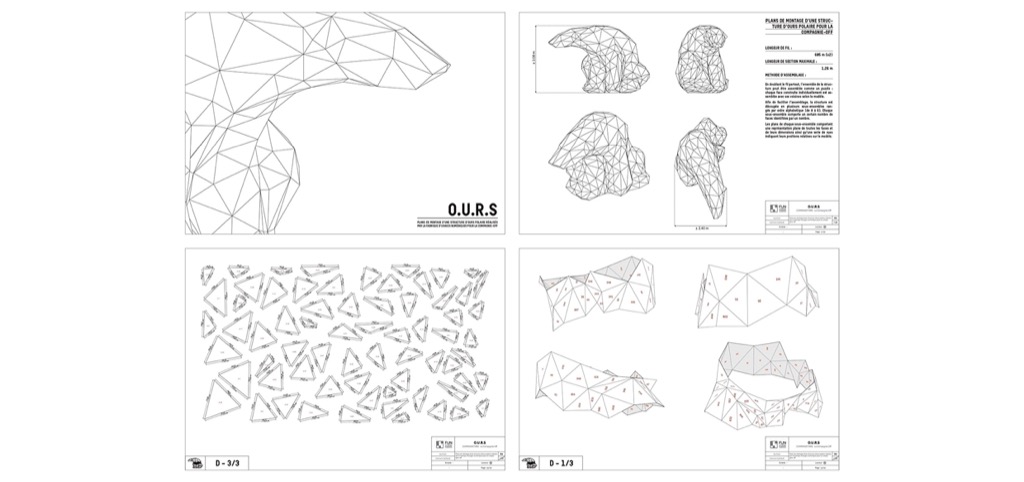

Ceci effectué, il ne restat plus qu’a mettre en page l’enssemble pour une presentation plus efficiente et agéable :
